多根電纜穿地下室墻密封防水做法圖解。隨著大型公共建筑和新型社區的發展，越來越多的高低壓電纜群在施工過程中通過地下室剪力墻進入建筑，穿過地下室剪力墻的電纜一般多電纜和多個套管。當多根電纜穿過基底剪力墻時，需要進行防水處理以防止漏水。

　　在一個項目的建設中，由于建筑物是一種建筑物，高壓電源是35kV雙回路，設計圖紙要求在電纜入戶處預埋至少6根套管，詳細做法參見設計圖紙及地下室防水套管做法。該做法是在多根電纜穿剪力墻處預埋多根套管，迎水面和青水面用鋼板封口，剪力墻與套管之間澆灌瀝青，防水層在迎水面外側鋪設，防水收口在電纜入口處。

　　電纜入戶處，因電纜與防水層之間屬于柔性連接，施工回填完后可能發生位移，這樣防水層收頭處會發生開裂導致地下水通過防水層收頭處進人套管從而進人室內。

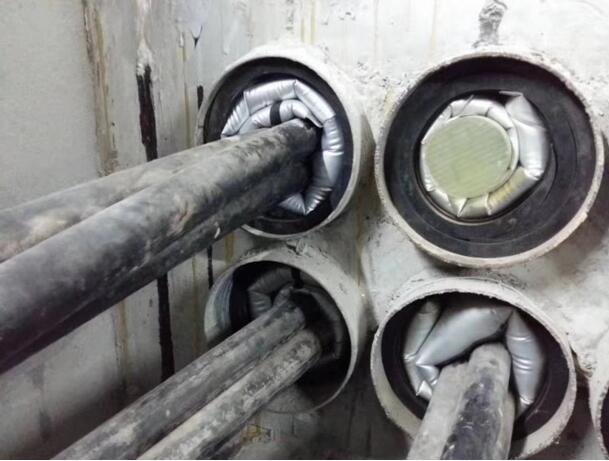

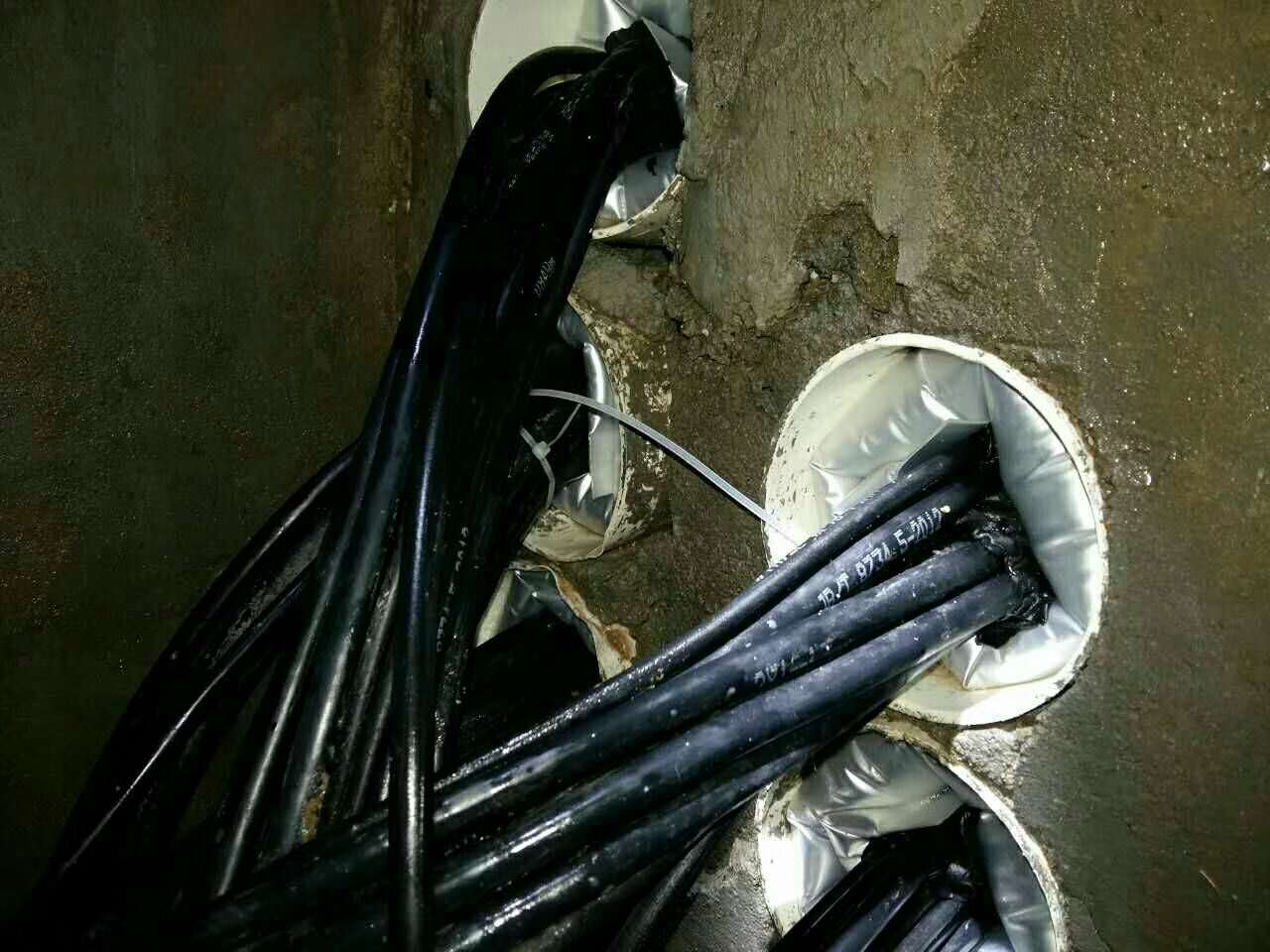

　　針對這種情況，在實際施工過程中，將電纜穿剪力墻處做法進行改造。首先在制作電纜群管的時候在剪力墻處做兩道止水鋼板，在迎水面位置的第一道止水鋼板與防水層之間用充氣型管道封堵氣囊填充;再者將穿剪力墻處的防水套管加長，在室外設電纜穿線井，防水套管長度至穿線井，防水層在套管上收頭;最后在接線井內防水套管高度至少高出井底50cm，在防水套管收口處用一種柔性的管道封堵材料——WQBZ充氣型電纜管道封堵氣囊填塞，而且在接線井底設泄水管。


　　該做法從3個方面杜絕了漏水隱患，首先剪力墻位置處的中間兩道止水鋼板與套管焊接，防止剪力墻混凝土澆筑過程中的套管位移及該處的漏水;另外，防水套管加長，迎水面的防水層在電纜套管處進行收頭，因套管屬于剛性的，位移的概率小，所以做了防水的第二道防線；最后，在電纜接線井內，防水套管高度高出井底最少50cm，在井底設泄水管，當室外地坪水通過井蓋進人接線井內時，水會通過泄水管排走，而且在電纜套管處做了防水封堵處理。

　　這樣，通過以上做法的改造，能夠從多個方面對多根電纜穿剪力墻處的漏水隱患進行防治，取得了很好的實際效果。
