某機場變電/開閉所電纜穿墻管封堵項目安裝方案。株洲完全科技專注于電力電纜防水防火密封，新型WQBZ充氣型柔性封堵氣囊已成功應用于機場變電、開閉所的電纜穿墻管封堵中，下面分享一個機場場變電/開閉所電纜穿墻管封堵項目的安裝方案。
待封堵管孔工程參數反饋 單位：mm
| 項目名稱 | **機場變電/開閉所電纜穿墻管封堵項目 | ||
| 項目地址 | |||
| 施工方單位 | |||
| 含電纜管道內徑 | 數量 | 電纜直徑 | 電纜數量 |
| 150mm | 2 | 46mm | 1*3 |
| 施工環境描述（用戶填寫） | |||
|
電纜管材質：PVC/HDEP/穿墻鋼套管 待封堵管孔位處：人工井內/建筑穿墻孔 待封堵管孔位置： 工作面環境：管孔有較大壓力涌水，井內嚴重積水，初判系相鄰管井積水倒灌  待封堵管孔現狀：曾使用水泥+堵漏劑進行封堵，管孔有較強水流/輕微滲水 /泥沙淤積管道滲水的來源：相鄰管井積水倒灌/管道地下接口滲入/室外降雨。 |
|||
一、現場狀況
1、據客戶反饋，現場為機場變電所電纜穿墻管孔，有內φ150mm鋼制穿墻套管，管口穿敷電纜，穿敷電纜φ46mm，單孔3根。
2、現場工作面狹小，曾使用聚氨酯發泡膠處理過。
二、待封堵施工管孔問題點分析
1、機場、港口的變電/開閉所地下配電管線上層多為大面積的平整路面，遇突發陣性降雨時，大量地表水涌入地下，積水通過未做封堵的管道口溢流至相鄰管/井，導致全線管/井浸水。未穿敷電纜的空置管道因污水帶入泥沙淤塞，擴容放線時，管道清理難度大。單個井維護抽水時全線積水回流，費工費時。
2、現有地下電纜穿敷多采用機械拖拽施工，管道內不可見部分電纜外護套若有破損，當電纜長期浸水帶險運行，可能出現線纜水樹老化而導致絕緣擊穿事故。
3、使用水泥、瀝青、防火泥等傳統材料對電纜管進行封堵，堵了漏，漏了堵，堵了還漏!反復清理施工難度大，且易導致電纜管及電纜外護套磨損。
4、地下電纜管線的末梢多為地下變/配電室、控制室，管線內的高位積水通過穿墻管孔涌入地下設備間，造成室內環境潮濕，可能導致電氣柜體內嚴重凝露，加速配件銹蝕老化，甚至引起用電設備短路。
對電纜穿墻套管口采用充氣型柔性封堵氣囊后可實現的效果：
1、解決穿墻管孔的滲水問題，保持電纜溝井、配電室內運行環境干燥清潔。消除因突發降雨導致室外積水倒灌隱患。減少因潮濕水汽導致的配電設備凝露銹蝕問題。
2、新型充氣型電纜管封堵使用周期長(>10年)，減少綜合維護成本。
3、新材料沒有有害氣體或物質析出，不會對電纜、套管及周邊環境造成腐蝕損壞。
4、新材料對管孔及內部穿敷電纜的包容性好，單個產品能對應解決各類空置管、單孔單根(強電)、單孔多根(弱電)的封堵。不對稱封堵間隙自適應填充，安裝后形成的柔性密封環可幫助電纜距中，減少電纜護套與管壁的摩擦。
5、安裝迅速，單人3分鐘可裝完1個。不需要大型設備支持。拆除簡便無殘留
6、阻燃，防小動物啃咬破壞
7、可消納吸收電纜檢修可能出現的彎曲、扭轉、拉伸、震動等運動破壞預應力。
綜合以上，針對本項目電纜穿墻套管口封堵解決技術方案如下：
一、 適用于**機場變電/開閉所電纜穿墻管封堵產品
| 含電纜管道內徑 | 數量 | 電纜直徑 | 電纜數量 | 適用規格 | 備注 |
| 150mm | 2 | 46mm | 1*3 | WQBZ-150 | 配置防水分歧夾對電纜間密封處理 |
二、封堵實施方案
施工前的預備：封堵氣囊、安裝配件(分歧夾、假電纜、長桿螺絲刀、尖嘴鉗、抹布、井下照明及電源)，小型氣泵。專用充氣工具
注：曾使用其他材料進行管孔封堵的，需提前將管孔清理干凈，確保內壁光滑，鋼套管要將管內壁附著的氧化層、泥沙清理干凈。
包含電纜的管道φ150mm，敷設電纜多根。
一、實施方案：

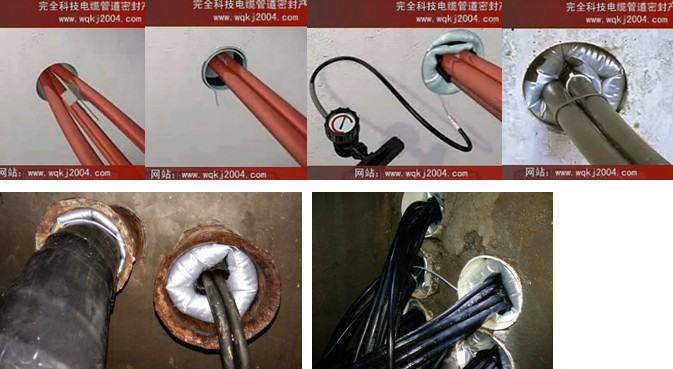

首先對多根線纜按品字型梳理排列，使用扎帶于管口外200mm處捆扎成束，使用防水分歧夾密封電纜間的細小縫隙(見多根線纜安裝示意)，使用1個WQBZ-150規格充氣型封堵產品，將氣囊圍繞電纜，卷曲塞入管道(距管口20mm放置)。充氣過程中氣囊膨脹體對管道和電纜間的較大空間進行填充，兩側的防水膠條在氣壓作用下，自流延伸將所有細小縫隙填充緊實。在管道與電纜束間形成一個隔水無滲漏的柔性密封環。

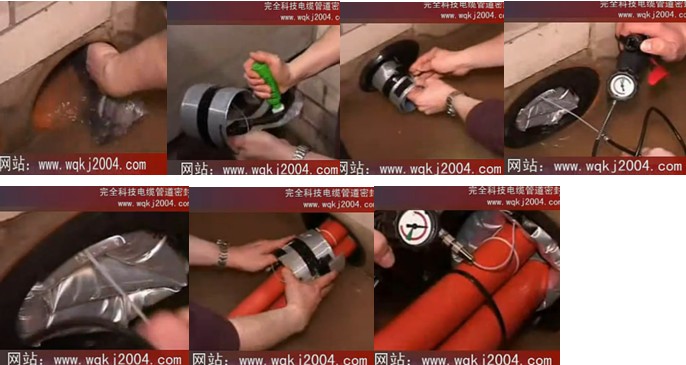

二、WQ-TEK®充氣型電纜管道封堵產品的安裝
1、用抹布將管道內壁擦拭，清理雜物泥沙，管壁上不能有明顯的尖銳凸起，確保內壁平滑。
2、取下產品外層包裝和白色隔離紙，產品卷曲放入管道內，調整產品的外側緊貼管道內壁。產品放入距離管道口20mm，充氣孔朝上。
3、把充氣工具與氣泵連接，產品的充氣軟管與充氣工具連接。
4、緩慢調節充氣工具閥門平穩加壓，壓力表指針到達0.25Mpa關閉閥門，30s后完全松開充氣工具閥門加壓，，壓力表指針達到0.27-0.3Mpa完成充氣加壓。
5、關閉氣泵以及工具的閥門。手指按壓產品周邊，檢查膨脹均勻程度，靜置60秒。
6、右手將充氣管纏繞在手上快速拔出，潤滑劑涂抹在充氣孔周邊檢查氣密性。
7、清理施工現場，安裝完成。
三、采用WQ-TEK®充氣型電纜管道封堵的優勢分析
1、安裝簡單，采用壓縮空氣加壓施工。不受現場水電及環境影響，可在管道流水情況下安裝操作。
2、安裝快速，單人5分鐘即可完成操作。縮短工期，節約成本
3、拆除維護方便，將產品放氣泄壓即可取出，不會對管道內壁及包裹的電纜造成損傷。
4、密封效果好，產品安裝后，徹底隔絕空氣、水流動渠道。保持管道干燥清潔。穿墻套管建議對室內及室外兩側分別進行封堵。
5、寬幅工作溫差，-15℃—60℃狀態下氣囊以及防水密封材料不出現老化
6、產品對弱酸堿污水腐蝕抵抗能力強。
7、產品所采用的柔性封堵技術確保在管道口與電纜間形成一個緩沖區域，避免電纜因低頻震動、電纜在電纜橋架間上下移動可能出現的磨損。膨脹形成的弧形表面有一定的彈性，不容易受到小動物的啃咬破壞。
8、正確安裝到位后，沒有人為破壞的情況下使用壽命長達20年。
