寧波慶豐橋豎吊索錨具防水防腐采用充氣型斜拉索導管防水裝置
2022-05-22
2020年4月寧波市政橋梁養護單位對慶豐橋豎吊索梁端預埋管進行防腐抗?jié)B處置，以保障吊索底部與錨具的良好性能。在施工之前，市政橋梁養護單位主動尋找到株洲市完全科技有限公司，對其公司生產的充氣型斜拉索導管防水裝置進行技術溝通，并到現場做安裝演示，確認該防水裝置具備長期防水防腐功能。繼而對全橋所有豎吊索底部導管孔防水防腐材料進行全面更換。
寧波慶豐橋基本概況
位于三江口下游跨越甬江的通途路慶豐橋，主橋為單跨地錨式懸索橋，引橋為雙幅預應力混凝土連續箱梁，橋梁結構全長734米，主橋面寬41米，引橋32.5米。橫跨奉化江，全長510米，兩邊引橋各長175米，雙向8車道。慶豐橋組合式索塔采用門式框架結構，弧形主纜使大跨徑一越而過，氣勢壯觀卻簡潔輕盈，極具城市門戶象征。

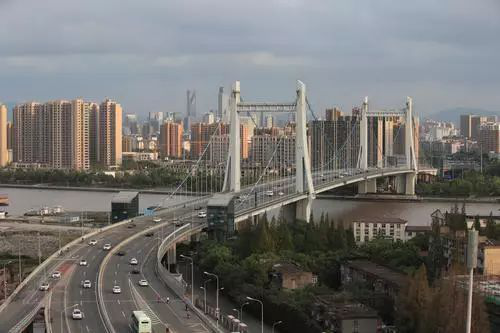

寧波慶豐橋遠景照片
寧波慶豐橋主纜采用PPWS法編制，每根主纜由37股預制平行鋼絲索組成單纜設計拉力為47MN，安全系數為2.4。全橋豎吊索有27對（54根），采用銷接式雙根PES5-91平行鋼絲成品索，安全系數達到2。

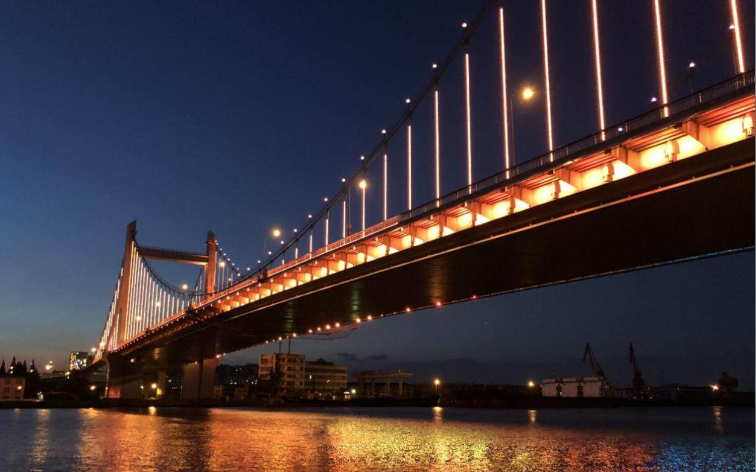

寧波慶豐橋夜景照片
寧波慶豐橋豎吊索錨具防水防腐施工

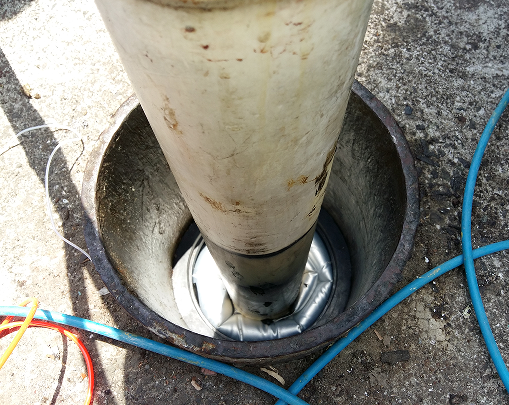

吊索底部套管充氣型斜拉索導管防水裝置施工1

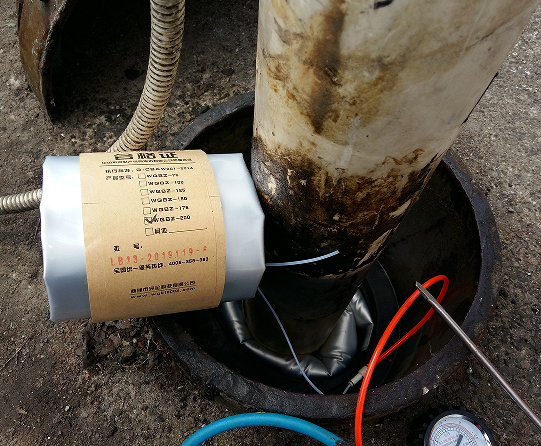

吊索底部套管充氣型斜拉索導管防水裝置施工施工2

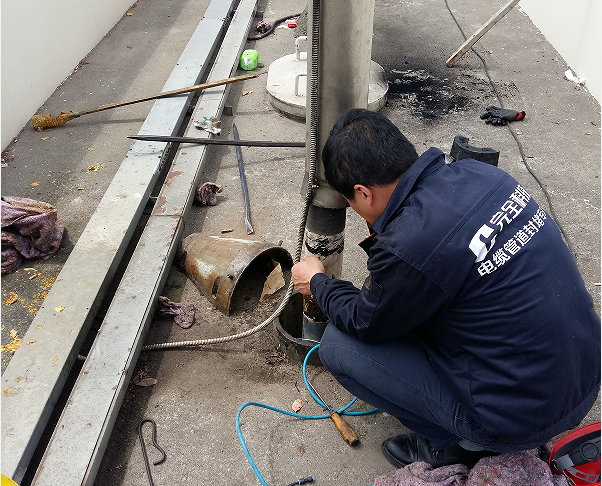

吊索底部套管充氣型斜拉索導管防水裝置施工3

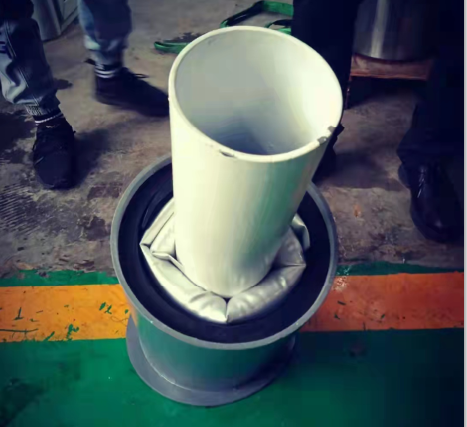

充氣型斜拉索導管防水裝置結構展示
充氣型斜拉索導管防水裝置結構展示

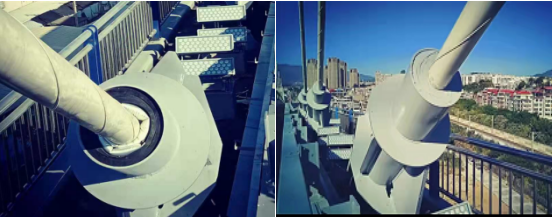

橋梁斜拉索導管密封效果照片
傳統索導管防腐施工方式及存在的問題
傳統索導管防腐施工方式主要有：一是對索導管內灌注大量發泡劑；二是對索導管內灌注大量防腐油脂。這兩種方式存在的問題主要表現為：一是對發泡劑或防腐油脂的需求量太大，現場施工對材料的搬運和灌注耗時費力；二是隨著環境氣溫變化以及高頻率橋面震動導致的豎吊索振動，造成固化的發泡劑產生開裂滲水或防腐油脂融化滲漏問題。
針對這些問題，株洲市完全科技有限公司經過幾年的摸索實踐，充氣式防水密封裝置技術日趨成熟，并申請獲得了新型專利證書《充氣型斜拉索導管密封系統》，參與制定湖南省地方標準《充氣型管道防水堵漏密封裝置》。新型技術產品的推出，為橋梁纜索和錨具的防水防腐提供了新的選擇，一種施工方便且更長效的防水防腐方案。
