斜拉橋梁下錨頭及導管防腐密封質量控制
2021-01-14
斜拉橋梁下錨頭及導管防腐密封質量怎么控制保證呢?橋梁養護所在工作中結合現場施工和相關實驗數據,對錨頭滲水進行分析,重新建立錨固端防腐密封系統,確保錨固端得密封質量。通過現場檢查,錨頭滲水產生的原因分析如下:
1、材料方面:橋梁結構受風、雨、雪、腐蝕性大氣等因素直接影響,對結構有著較高的耐腐蝕和耐久性性要求。在10度以下,其發泡率降低,因此使用時明顯受到季節的制約;發泡成型速度快,很難達到密實、平整,閉水性能較差且影響排水速度;正常情況下,封閉率達95%,老化后易透水,后期維護困難;

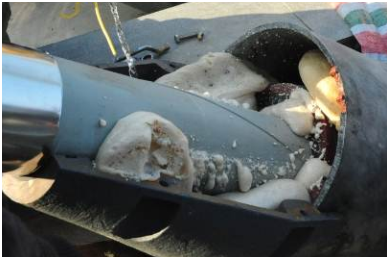

橋梁在使用過程中,纜索系統受到恒載及動載的影響會產生震動,位于下導管上部的聚發泡材料在拉鎖的不斷震動中老化破裂,雨水沿縫隙進入導管,致使錨杯錨頭出現銹蝕;由于橋梁結構處于野外環境,聚氨酯發泡材料長期受到紫外線照射后,容易變質、開裂,孔隙率變大,易進水,達不到密封效果。
2、施工工藝方面:在斜拉橋設計、施工過程中,盡管對斜拉鎖采取了各種防腐密封、減隔震措施,但由于冬季施工,底材表面污物、油脂清除不徹底,發泡材料無法與底材充分粘結;施工環境氣溫過低,未將罐體放在30℃環境中預熱,不能保證使用效果;導管內聚氨酯發泡材料填充未滿,頂部存有空隙,易形成管內儲水,
建立新型橋梁錨固端密封系統 斜拉橋梁下錨頭及導管防腐密封質量怎么控制保證呢?為了從根本上解決錨固端防護問題,確保錨頭部位無滲水、濕氣等腐蝕介質進入,同時也不至于過多的提高防護成本,通過分析,確定采用新型橋梁斜拉索鋼套管止水密封技術:
新型橋梁斜拉索鋼套管止水密封技術改進,關鍵解決以下幾點:
1、阻隔對纜索構成腐蝕的水及其他污染物進入鋼套管
2、封堵材料具有很好的自適應填充性,能承受拉索的擠壓與低頻震動。
3、封堵材料安裝操作簡單,適合高空作業。施工周期短,不需要大型設備
4、封堵材料使用壽命長,耐候適應性強、能抵抗雨水、污染物酸堿腐蝕
5、封堵材料拆除方便,不會對拉鋼索表面PE護套及鋼導管內壁造成損害

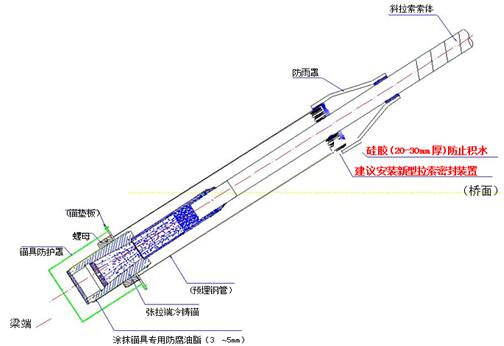

新型拉索鋼套管充氣型密封氣囊應用設計圖如下:
基于橋梁斜拉索鋼套管防水封堵改進需求,株洲完全科技與國內橋梁設計院所以及建筑單位進行了多方面技術論證,在電力系統已成熟應用的WQBZ充氣型電纜管道封堵基礎上,升級研發了新型橋梁拉索鋼套管密封氣囊。很好的解決了傳統防腐密封材料的使用缺陷。該技術已完成國家專利申請,專利號:201610567295.X 20162075877.3
